2020年9月，在上海召开中国勘察设计协会电气分会2020年会暨全国电气技术交流大会，对荣获2019年度工程勘察、建筑设计行业和市政公用工程优秀勘察设计奖(优秀建筑电气项目)的项目进行颁奖。
中国建筑标准设计研究院设计的“光环新网上海嘉定数据中心工程”项目荣获优秀建筑电气项目二等奖。
这是“光环新网上海嘉定数据中心工程”荣获的又一殊荣。在之前，该项目因为其较大的创新性和经济性，显著的社会和环境效益，遍获佳奖。获得中国建筑学会2017-2018建筑设计奖暖通空调专业一等奖、电气专业一等奖;北京工程勘察设计行业协会2019年北京市优秀工程勘察设计奖建筑环境与能源应用专项奖一等奖、建筑电气专项奖二等奖等，受到行业内一致好评。
下面带领大家再次回顾
这座数据中心的独特之处
︾
项目概况

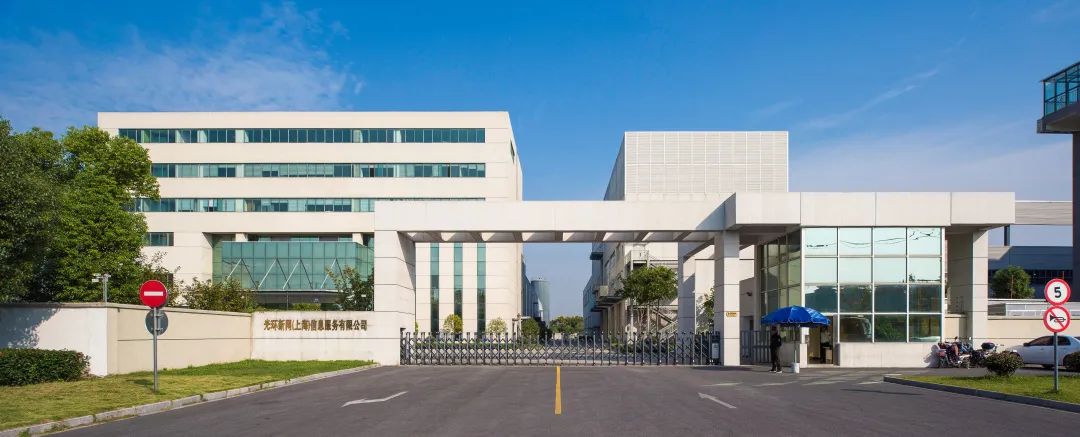

光环新网上海数据中心位于上海市嘉定工业区。园区占地约46亩，建筑面积约2.8万平方米，其中数据机房面积8840平方米，建筑高度为23.35米，地上二层，局部六层。共设计有16个机房模块，可提供4500台42U标准服务器机柜。机房按照T4标准设计，电气供配电系统、空调系统、综合布线系统均按照T4级别要求的容错架构配置，为电子信息设备提供最安全、可靠的保障。
完了满足本工程最重要的技术指标：T4级别设计，项目团队在设计过程中充分学习和理解TIA-942标准，并与评审机构沟通、请教，多次修改设计图纸，完善系统设计。
终于经过Uptime Institute为期数月的严格评审，于2017年9月获得了Uptime InstituteT4标准设计认证，成为中国内地仅有的5家获得Uptime T4设计认证的数据中心，也是上海地区唯一的一家!
Uptime Institute 成立于1993年，是全球公认的数据中心标准组织和第三方认证机构。Uptime TIER等级认证是数据中心业界最知名、权威的认证，在全球范围得到了高度的认可。Uptime TIER数据中心等级认证体系分为Tier I—Tier IV四个等级，Tier IV为最高等级。目前，全球共有50多个国家，超过350个数据中心通过了Uptime颁发的认证。中国内地获得Uptime认证的数据中心仅有14个。其中，获得Tier 4认证数据中心5个，获得Tier 3认证数据中心8个，获得Tier 2认证数据中心1个。
技术特点
▶负荷等级高
项目的IT及其辅助设备、安防系统等负荷等级为一级负荷中特别重要的负荷。除了双重市电供电外，还配置了柴油发电机作为后备电源。
▶电源种类多
光环新网上海数据中心采取四种电源设计，分别为双路110kV/10kV市电进线，双路10kv高压柴油发电后备电源，双路UPS不间断电源，园区内设立三联供能源站。同时，园区内自建110kV/10kV变电站一座，为用户设备提供稳定可靠的电力供应。
▶用电量大

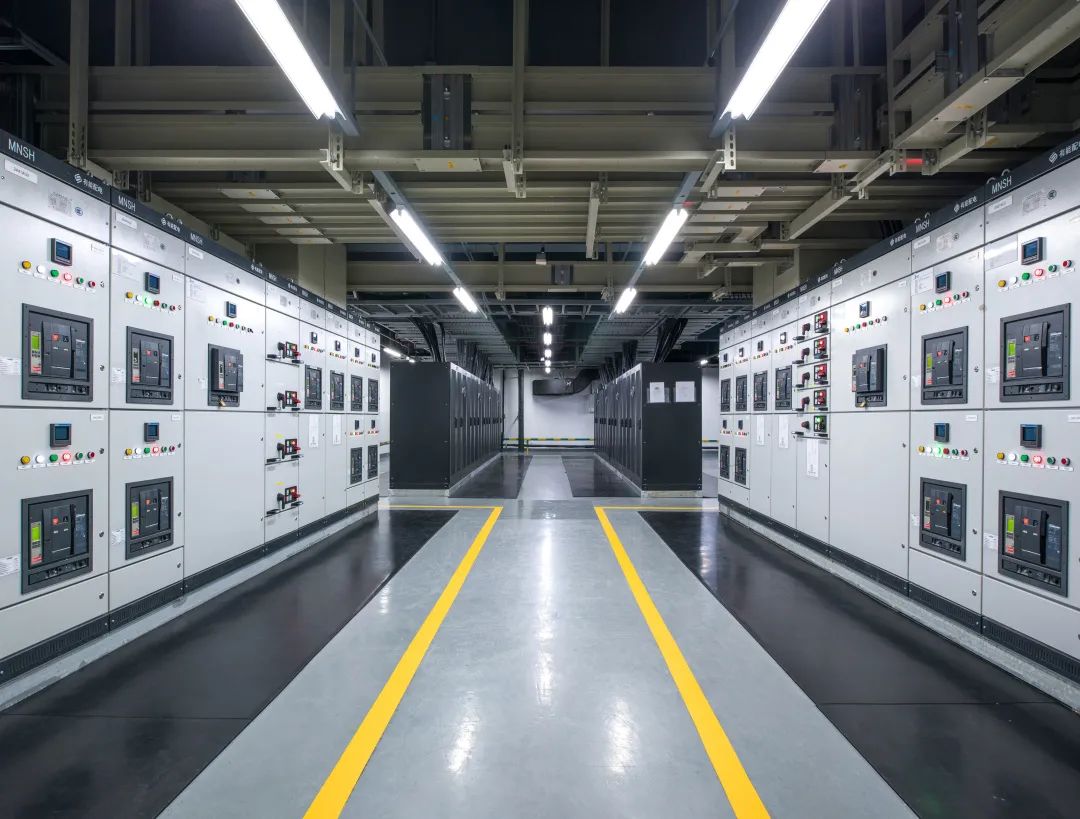

众所周知，数据中心项目用电量较普通民用建筑要大得多，本项目计算电量已经达到21564kW，共安装24台2500kVA干式变压器，其中16台为IT设备供电，4台为照明、空调、动力等设备供电，还有4台为备用变压器。
▶容错系统
T4级别的数据中心，对电气设备、供配电系统均有很高的冗余要求。本项目变压器为2N系统;UPS为2(N+1)系统;柴油发电机后备电源为2N系统。
▶管线复杂
项目容错配置的供配电系统复杂，出线回路多，有大量的电缆和封闭母线布线，同时由于原有建筑物的层高有限，再加上A、B路管线要求物理隔离，因此，造成了管线敷设极为困难，经过多次论证，最终攻克了敷设难题。
特色创新
▶系统灵活
UPS的输出采用封闭母线出线，每个机房送两条母线，列头柜电源采用插接箱从母线接取，不仅解决了大容量电缆敷设难的问题，而且，在机房客户种类多时，可以根据客户需要很容易地将系统从2N冗余改为N+1冗余或者N冗余，而不需要改变配电系统和配电设备，使系统变得很灵活。
▶高可维护性
2N系统已经使系统无单点故障，还设置了4台备用电压器，通过合理的采用ATS，可以完美的实现20台运行的变压器中不论哪台变压器维修、母线维护，都可以由备用变压器来替代，而达到不停电的运行状态。
▶高可靠性

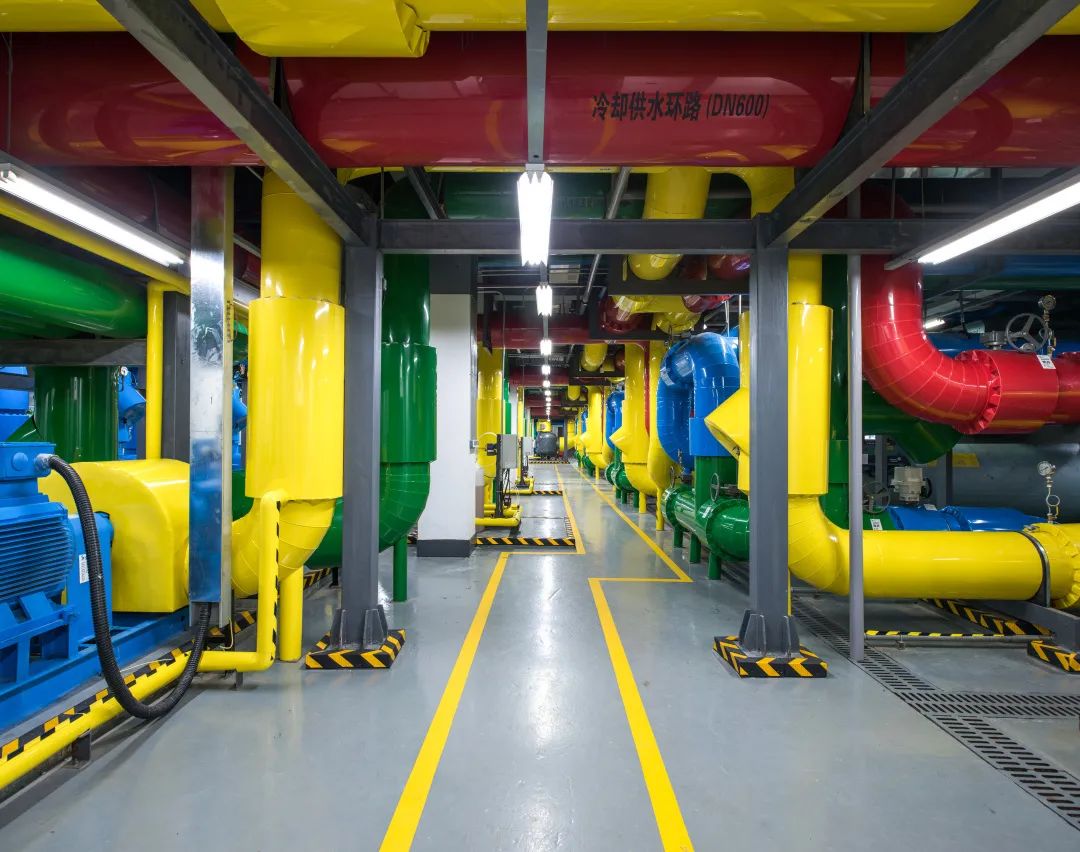

对于T4级别的数据中心，可靠和安全性要求极高，为了减少供电设备，将所有电气主干线敷设在二层，水管敷设在一层，水管与电气管线进行严格的物理隔离。同时不同路水管和电气管线也在各自楼层内进行物理隔离。
▶分布式能源
本项目设置了冷热电三联供能源站，利用峰谷电价差来切换使用不同的能源，不仅具有良好的经济效益，更贡献了干净、清洁的环境。
︾
正因为复杂的系统特点，造就了系统的先进性和创新性。
︾
节能效果
第一，本项目设置了冷、热、电三联供能源站，为国家节约能源，为企业带来了收益，还减少了环境污染。

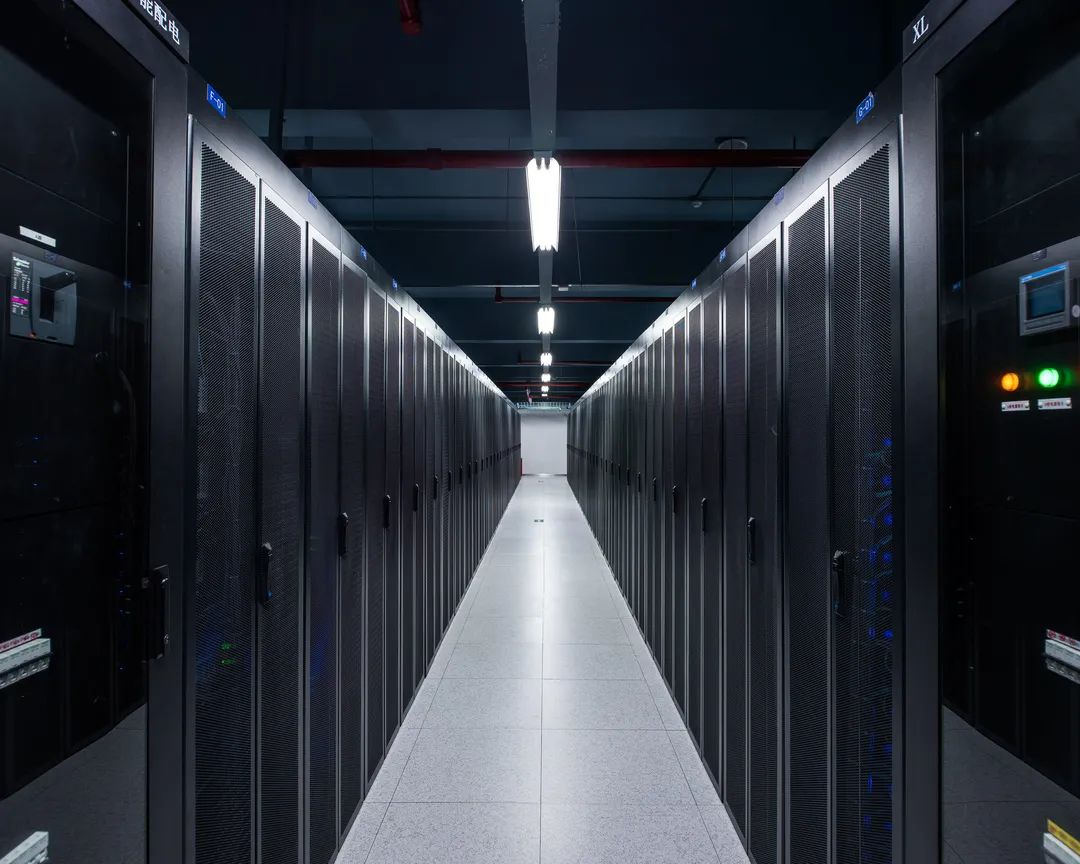

第二，冷通道封闭内采用了LED局部照明，在人员工作时开启，不用大范围的开启机房内照明灯，达到节能目的。
第三，采用智能照明系统，可以根据应用场景自动控制光源启停。
第四，办公区灯具采用平行于外窗的布置方式，合理地利用自然光使之与室内人工照明有机结合。
第五，通过智能化系统，控制配电室、机房的环境温度，提高供配电设备的供电能力。
第六，光源选用高光效T8三基色荧光灯和LED灯，配电子镇流器。
第七，控制照明功率密度值，使其小于《建筑照明设计标准》GB50034中规定的现行值。
第八，电气设备采用成熟、高效率、低能耗的节能型产品。
第九，变配电室深入负荷中心，缩短供电半径，节约铜材。
标准院数据中心设计研发业务依托标准院雄厚的人才基础、齐备的专业团队 ,为政府、 企业 、IDC运营服务商等行业客户的数据中心项目提供了建设咨询、规划设计、建设总承包、数据中心节能改造、数据中心DCIM 系统(产品)等业务服务。
在国家大力发展“新基建”的环境下，标准院将秉承为客户打造智能、可靠、绿色、高效的数据中心的建设服务理念，为客户提供优质，专业的技术服务。
